Electric Hydraulic Power Unit: Kumpletong Gabay sa Mga Prinsipyo, Pagpili, at Industrial Application

1. Panimula

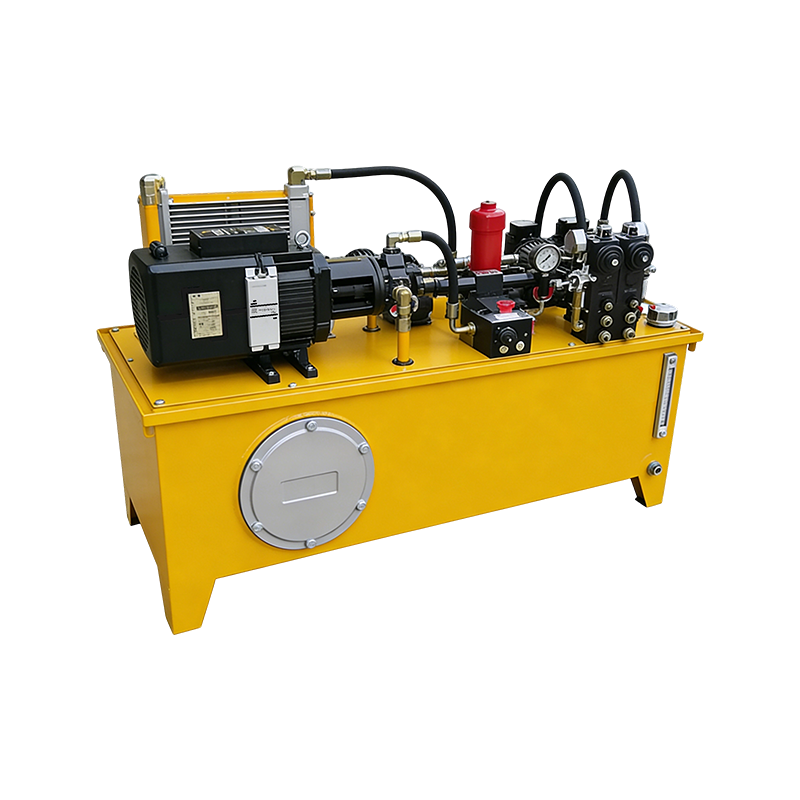

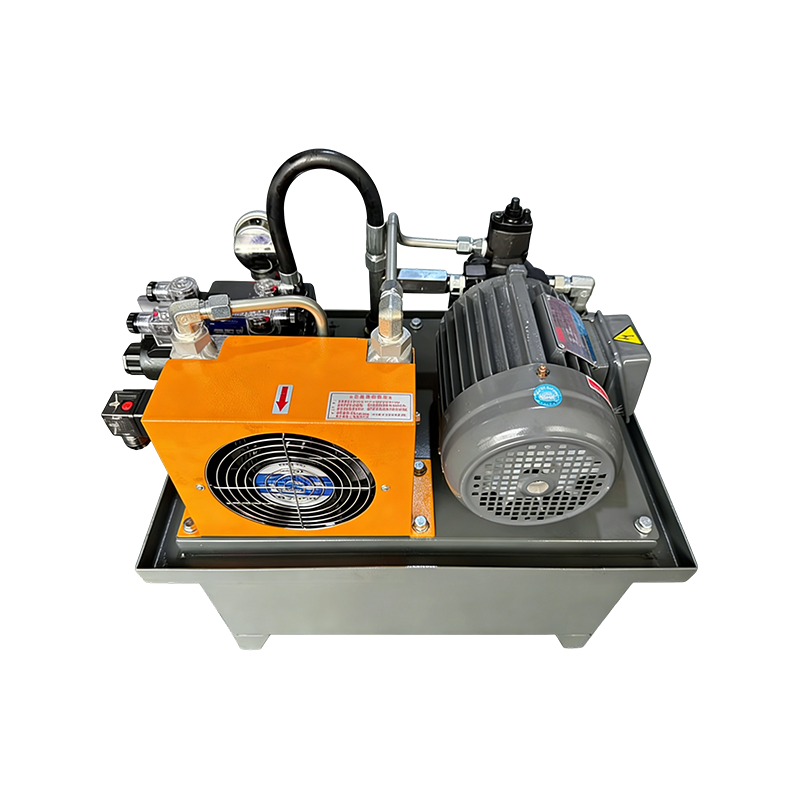

An Electric Hydraulic Power Unit (EHPU) ay isang compact, self-contained system na nagko-convert ng elektrikal na enerhiya mula sa isang motor tungo sa haydroliko na enerhiya (daloy at presyon) upang paatarin ang mga cylinder, motor, o iba pang hydraulic tool. Hindi tulad ng tradisyunal na patuloy na nagpapatakbo ng patuloy na bilis ng hydraulic system, binibigyang-diin ng mga modernong EHPU on-demand na paghahatid ng kuryente and tumpak na pagkontrol , ginagawa silang mas pinili para sa industriyal na automation, mobile na kagamitan, at matalinong makinarya.

Kumpara sa maginoo na internal combustion engine-driven hydraulic units, ang mga EHPU ay nag-aalok ng mga makabuluhang pakinabang sa kontrol ng ingay, kahusayan sa enerhiya, mga gastos sa pagpapanatili, at pagsasama ng kontrol . Ang talahanayan sa ibaba ay nagbibigay ng direktang teknikal na paghahambing:

1.1 Teknikal na Paghahambing: EHPU kumpara sa Tradisyunal na Hydraulic Power Units

Parameter	Electric Hydraulic Power Unit (EHPU)	Tradisyonal na ICE-Driven o Fixed-Speed Motor Unit
Antas ng Ingay	Mababa (karaniwang 55–75 dBA, depende sa uri ng bomba)	Mataas (madalas 85–100 dBA, nangangailangan ng proteksyon sa pandinig)
Kahusayan ng Enerhiya	Mataas — power on-demand, variable speed control na nakakatipid ng 30–70% na enerhiya	Mababa hanggang katamtaman — tuloy-tuloy na full-speed na operasyon, ang sobrang daloy ay na-bypass bilang init
Control Precision	Napakahusay — pinapagana ng servo/proportional na kontrol ang tumpak na posisyon, puwersa, at regulasyon ng bilis	Mahina — limitado sa on/off o basic proportional valves, mas mabagal ang pagtugon
Gastos sa Pagpapanatili	Mababa — mas kaunting mga bahagi ng pagsusuot, walang sistema ng gasolina, mas mahabang agwat ng serbisyo	Mataas — pagpapanatili ng makina, mga filter ng gasolina, sistema ng tambutso, mas madalas na pagpapalit ng langis
Pag-uugali ng Startup	Instant — buong torque mula sa zero speed, tahimik na pagsisimula	Naantala — oras ng pag-crank, kailangan ang panahon ng pag-init (lalo na sa malamig na mga kondisyon)
Bakas ng Pag-install	Compact — ang pinagsamang disenyo ng motor-pump-tank ay binabawasan ang mga pangangailangan sa espasyo	Malaki — hiwalay na makina, bomba, malaking tangke ng gasolina, sistema ng paglamig
Mga emisyon	Zero direct emissions (electric drive lang)	Mahalaga — CO2, NOx, particulate matter mula sa fuel combustion
Mga Karaniwang Aplikasyon	Mga pabrika sa loob ng bahay, electric mobile equipment, robotics, malinis na silid, pagproseso ng pagkain	Mabigat na konstruksyon sa labas, pagmimina, makinarya sa agrikultura na walang access sa grid

1.2 Bakit Nagiging Mainstream Choice ang EHPU

Ang lumalagong pag-aampon ng mga EHPU sa mga industriya ay hinihimok ng ilang mahahalagang uso:

Elektripikasyon ng mga mobile na kagamitan — Ang mga EHPU na pinapagana ng baterya ay nagbibigay-daan sa mga zero-emission forklift, aerial work platform, at compact loader.
Pagsasama ng Industriya 4.0 — Ang mga EHPU ay madaling nakikipag-ugnayan sa mga PLC, IoT gateway, at cloud monitoring system para sa predictive na pagpapanatili at real-time na pag-optimize.
Mga regulasyon sa enerhiya — Ang mas mahigpit na mga pamantayan sa kahusayan (hal., IE3/IE4 na mga kinakailangan sa motor, ISO 50001) ay pinapaboran ang mga variable-speed na EHPU kaysa sa mga fixed-speed na unit.
Kaginhawaan ng operator — Ang mababang ingay at panginginig ng boses ay nagpapabuti sa mga kondisyon ng pagtatrabaho sa mga pabrika at mga kapaligiran sa lunsod.

1.2.1 Mga Teknolohiyang Pangunahing Nakapagpagana para sa Mga Makabagong EHPU

Permanent magnet synchronous motors (PMSM) — Mas mataas na densidad ng kapangyarihan at kahusayan kaysa sa mga induction motor, lalo na sa bahagyang pagkarga.
Pinagsamang mga servo drive — Ang closed-loop na kontrol ng bilis ng motor at torque ay direktang kinokontrol ang daloy ng bomba at presyon nang walang magkahiwalay na proporsyonal na mga balbula.
Mga compact na manifold-mounted valve designs — Bawasan ang mga leakage point at pasimplehin ang pagpupulong.
Mga matalinong sensor (presyon, temperatura, kontaminasyon) — Paganahin ang pagsubaybay na nakabatay sa kundisyon at awtomatikong pagsara sa pagtuklas ng fault.

Sa kabuuan, ang EHPU ay naghahatid ng nakakahimok na kumbinasyon ng malinis, tahimik, mahusay, at tumpak na nakokontrol na haydroliko na kapangyarihan . Ito ay angkop hindi lamang para sa mga bagong disenyo ng kagamitan kundi pati na rin para sa pag-retrofitting ng mga umiiral nang hydraulic system na kasalukuyang umaasa sa hindi mahusay na patuloy na bilis ng motor o mga bombang pinapaandar ng makina.

2. Mga Pangunahing Bahagi at Mga Prinsipyo sa Pagpapatakbo

2.1 Mga Pangunahing Bahagi

Ang isang kumpletong Electric Hydraulic Power Unit ay binubuo ng ilang maingat na naitugmang mga subsystem. Ang bawat bahagi ay direktang nakakaimpluwensya sa pagganap ng unit, pagiging maaasahan, at pagiging angkop sa aplikasyon. Inililista ng talahanayan sa ibaba ang mga mahahalagang bahagi kasama ng kanilang mga functional na tungkulin at karaniwang mga detalye:

Component	Function	Mga Karaniwang Pagtutukoy / Pagkakaiba-iba
De-kuryenteng Motor	Kino-convert ang elektrikal na enerhiya sa mechanical rotational energy upang i-drive ang pump	AC (single/three-phase: 110V, 230V, 400V, 480V) o DC (12V, 24V, 48V, 72V, 96V); induction, permanenteng magnet, o mga uri ng servo; saklaw ng kapangyarihan: 0.1 kW hanggang 50 kW
Hydraulic Pump	Kino-convert ang mechanical torque sa hydraulic flow (volume displacement per revolution)	Gear pump (panlabas/panloob), vane pump, piston pump (axial/radial); fixed o variable displacement; saklaw ng daloy: 0.5 L/min hanggang 150 L/min
Reservoir (Tank)	Nag-iimbak ng hydraulic fluid, nagpapalabas ng init, nagbibigay-daan sa paglabas ng hangin at pag-aayos ng kontaminant	Materyal: bakal, aluminyo, o plastik; volume na karaniwang 1L hanggang 50L para sa mga compact unit; madalas na hugis upang magkasya sa paligid ng motor/pump para sa kahusayan sa espasyo
Pagkabit / Bracket	Inilipat ang motor torque sa pump shaft habang binabayaran ang maliit na misalignment	Flexible jaw coupling (spider), bell housing na may integrated coupling, o direct male/female shaft engagement
Pagpupulong ng Filter	Nag-aalis ng mga solidong kontaminante upang maprotektahan ang pump at mga balbula mula sa pagkasira	Suction strainer (coarse, 100–150 mesh), return line filter (fine, 10–25 μm), o pressure line filter (3–10 μm para sa mga servo system)
Control Valve Group	Dinidirekta ang direksyon ng daloy, kinokontrol ang presyon, at kinokontrol ang rate ng daloy sa mga actuator	Directional valves (2/2, 3/2, 4/2, 4/3 solenoid operated), pressure relief valves, flow control valves (fixed o adjustable), proportional/servo valves
Opsyonal: Accumulator	Nag-iimbak ng pressurized fluid para sa peak demand, sumisipsip ng mga pulsation, nagpapanatili ng pressure kapag naka-off ang pump	Uri ng pantog, piston, o diaphragm; pre-charge pressure karaniwang 50–90% ng system working pressure; dami 0.2L hanggang 10L
Opsyonal: Sistema ng Paglamig	Tinatanggal ang labis na init na nabuo sa panahon ng tuluy-tuloy o high-duty-cycle na operasyon	Ang AC/DC fan ay umiihip sa ibabaw ng tangke, air-to-oil heat exchanger, o water-cooled plate heat exchanger
Mga Sensor at Instrumentasyon	Magbigay ng feedback para sa kontrol, proteksyon, at diagnostic	Pressure transducer (0–10V, 4–20mA), temperature switch o RTD, fluid level switch, oil contamination sensor (opsyonal)

2.1.1 Gabay sa Pagpili ng Uri ng Pump

Uri ng bomba	Saklaw ng Presyon (Max)	Saklaw ng Kahusayan	Antas ng Ingay	Pinakamahusay na Naaangkop Para sa
Panlabas na Gear Pump	180–300 bar (2600–4350 psi)	80–88%	Katamtaman (65–78 dBA)	Pangkalahatang pang-industriya, mobile na kagamitan, mga application na sensitibo sa gastos
Panloob na Gear Pump	210–350 bar (3050–5075 psi)	85–92%	Mababa (58–70 dBA)	Tahimik na operasyon, high-cycle na application, injection molding machine
Axial Piston Pump	280–450 bar (4060–6525 psi)	90–95%	Katamtaman hanggang mataas (70–85 dBA)	Mataas na presyon, variable na mga pangangailangan sa pag-aalis, mga sistema ng katumpakan na kontrolado ng servo

2.2 Prinsipyo ng Paggawa at Pagkakasunud-sunod ng Operasyon

Ang pagpapatakbo ng isang EHPU ay sumusunod sa isang mahusay na tinukoy na pagkakasunud-sunod ng mga kaganapan sa conversion ng enerhiya. Ang pag-unawa sa sequence na ito ay mahalaga para sa wastong disenyo ng system at pag-troubleshoot.

2.2.1 Step-by-Step na Daloy ng Operasyon

Hakbang 1 — Command Signal: Ang isang control system (PLC, toggle switch, relay, o microcontroller) ay nagpapadala ng start o direction command sa motor contactor o drive.
Hakbang 2 - Start ng Motor: Bumibilis ang de-koryenteng motor sa bilis ng pagpapatakbo nito (mga fixed-speed unit) o sa isang inutos na bilis ng setpoint (mga variable-speed unit).
Hakbang 3 — Pagsipsip ng Pump: Ang pag-ikot ng pump ay lumilikha ng mababang presyon sa pumapasok nito, na kumukuha ng hydraulic fluid mula sa reservoir sa pamamagitan ng suction strainer at inlet line.
Hakbang 4 — Pump Discharge (Pagbuo ng Presyon): Inilipat ng bomba ang likido sa linya ng labasan. Habang ang fluid ay nakakatugon sa resistensya (mula sa load, closed valve, o actuator), tumataas ang presyon sa antas na kinakailangan upang madaig ang resistensyang iyon, hanggang sa setting ng relief valve.
Hakbang 5 — Kontrol sa Direksyon ng Valve: Ang isa o higit pang solenoid-operated directional valves ay binibigyang lakas upang iruta ang naka-pressure na daloy sa nais na port ng actuator (hal., pagpapahaba ng isang cylinder).
Hakbang 6 — Actuator Motion: Ang may presyon na likido ay pumapasok sa cylinder bore o motor inlet, na nagiging sanhi ng linear o rotary motion laban sa panlabas na load. Ang magkasalungat na chamber fluid ay bumabalik sa tangke sa pamamagitan ng return line.
Hakbang 7 — Regulasyon ng Presyon: Pinoprotektahan ng pressure relief valve ang system sa pamamagitan ng pag-bypass sa daloy sa tangke kung lumampas ang pressure sa preset na maximum. Sa mga variable-speed na EHPU, bumagal o humihinto ang motor sa halip na lampasan ang langis, na nakakatipid ng enerhiya.
Hakbang 8 — Kontrol sa Daloy (kung nilagyan): Nililimitahan ng flow control valve (fixed orifice, needle valve, o proportional valve) ang flow rate na hindi nakasalalay sa pressure, na kinokontrol ang bilis ng actuator.
Hakbang 9 — Pagbabalik at Pagsala: Ang fluid na bumabalik mula sa actuator ay dumadaan sa return line filter upang alisin ang mga particle ng pagkasira bago muling pumasok sa reservoir.
Hakbang 10 — Pump Off / Hold (Dwell): Sa utos (o pagkatapos ng isang timer sa pasulput-sulpot na mga yunit ng tungkulin), huminto ang motor. Ang presyon ng system ay maaaring mapanatili ng isang check valve, pilot-operated valve, o accumulator para sa isang holding function.

Kritikal na tala: Ang pagpapahintulot sa isang fixed-displacement pump na tumakbo laban sa isang closed center valve o laban sa relief valve para sa matagal na panahon ay mabilis na magpapainit ng langis at masisira ang pump. Palaging gumamit ng mga relief valve bilang mga aparatong pangkaligtasan, hindi bilang mga regulator ng presyon, maliban kung ang pump ay variable displacement na may pressure-cutoff control.

3. Mga Pangunahing Bentahe Kumpara sa Tradisyunal na Hydraulic Power Units

Ang paglipat mula sa conventional internal combustion engine (ICE) drives o fixed-speed electric motor drives patungo sa modernong Electric Hydraulic Power Units ay hinihimok ng mga quantifiable improvements sa maraming dimensyon ng performance.

3.1 Detalyadong Paghahambing ng Pagganap

Parameter	Electric Hydraulic Power Unit (Modernong EHPU)	Internal Combustion Engine (ICE) Driven Unit	Fixed-Speed AC Motor Unit (Tradisyonal)
Kahusayan ng Enerhiya (Full Cycle)	70–92% (servo/variable na bilis, on-demand)	20–35% (diesel, hindi mabisa ang part-load)	35–55% (tuloy-tuloy na buong bilis, mga pagkalugi sa bypass)
Antas ng Ingay (dBA @ 1m)	55–75 dBA	85–105 dBA	75–88 dBA
Kontrolin ang Oras ng Pagtugon	20–150 ms	500–2000 ms	100–300 ms
Taunang Gastos sa Pagpapanatili (Kamag-anak)	Mababa (1x baseline)	Mataas (5–8x baseline)	Katamtaman–Mababa (1.5–2x baseline)
Mga emisyon (Direct)	Zero — Nakadepende ang CO₂ sa grid power source (indirect)	Mahalaga — CO₂, NOx, PM, HC, CO	Zero direktang emisyon sa punto ng paggamit

Para sa karamihan ng mga pang-industriya, mobile na off-highway, at mga aplikasyon ng automation na tumatakbo sa mga kondisyon na may katamtamang pangangailangan sa kuryente (<50 kW tuloy-tuloy) at access sa kuryente o makatwirang kapasidad ng baterya, ang Nag-aalok ang EHPU ng mahusay na pagganap, mas mababang gastos sa pagpapatakbo, at mas mahusay na pagsunod kaysa sa anumang tradisyonal na alternatibo.
